Описание выключателя нагрузки 0,4кВ


Выключатель нагрузки серии GLOGCK применяется для коммутации в цепях трехфазного переменного тока 1000-3150А напряжением до 750В частотой 50Гц. Устанавливается в низковольтных распределительных устройства и служат для приёма и распределения электрической энергии, а также для защиты сетей от аварийных и ненормальных режимов работы.

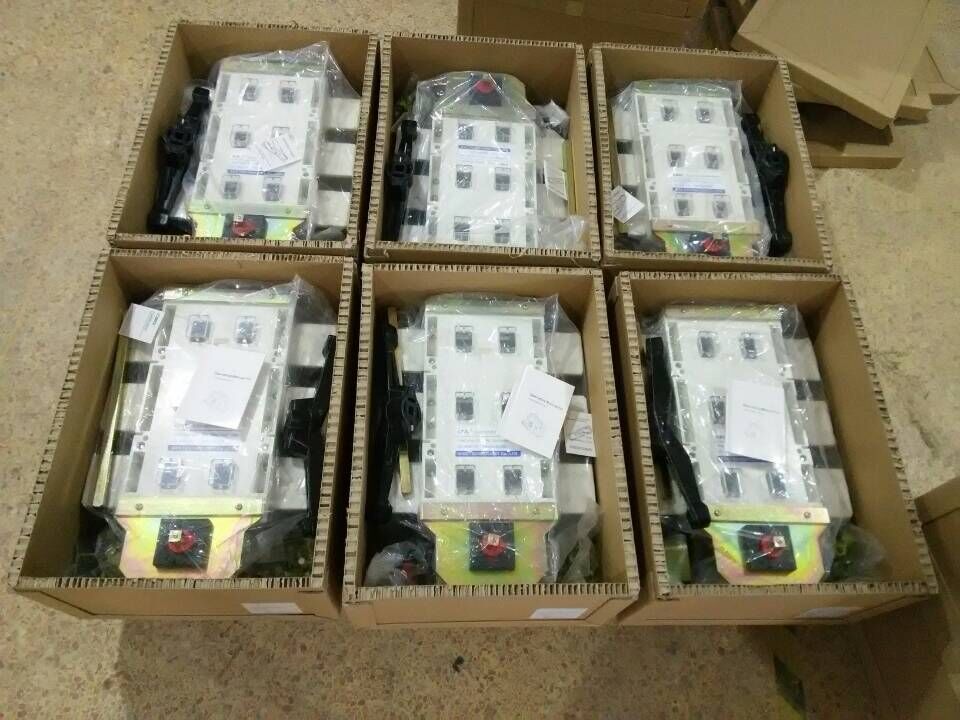

GLOGCK – трёхфазное исполнение выключателя нагрузки с выносной удлинённой ручкой управления для проведения включения/отключения без открытия дверцы электроустановки, а также со смотровыми окошками для визуального контроля состояния контактов (видимого разрыва).

Продукт соответствует требованиям стандарта GB/T14048.3-2008 «Низковольтные выключатели и аппараты – Часть 3: Выключатели без и с предохранителями», а также технического регламента таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», что подтверждается протоколом испытания испытательной лаборатории.

Выключатели нагрузки GLOGCK изготавливаются на современном лицензированном производственном предприятии в Китае. Все используемые детали и каждый этап производства тщательно контролируются. Выключатели GLOGCK устанавливаются в РУНН электрических подстанций с 2014 года и в эксплуатации характеризуются исключительно положительно. GLOGCK являются менее дорогой альтернативой индийским выключателям серии CSSD.

Выключатели нагрузки выпускаются на токи: 1000А, 1250А, 1600А, 2000А, 2500А, 3150А.
Число фаз: 3.

Условия работы выключателей серии GLOGCK:
- Высота над уровнем моря не более 2000м;
- Температурный режим: -5оС - +40оС;
- Относительная влажность не более 95%;
- Работа вне взрывоопасной среды;
- При работе не допускается значительная вибрация;
- Работа в среде, защищённой от влияния дождя и снега.

Характеристики выключателей нагрузки


Выключатель заключен в корпус из усиленного стеклопластика. Эффективный пружинный механизм отключения позволяет осуществлять циклы коммутаций быстро и надёжно. Конструкция выключателя обеспечивает необходимое давление на контакт и безошибочно определяет его положение во время циклов включения/отключения. Ручка управления изготовлена из прочного пластика.

Структура условного обозначения
