КСО-200 (Камеры сборные одностороннего обслуживания серии 200)

КСО
Бренд:Кубаньэлектрощит

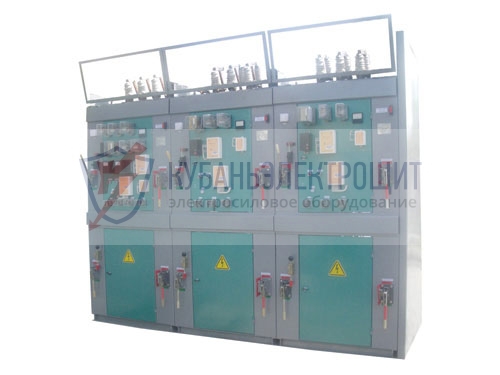

Камеры сборные одностороннего обслуживания серии 200
Заказать товар
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
Бренд Кубаньэлектрощит
Тип КСО-200
Цвет По согласованию
Документы
Каталог продукции Размер: 8.2 Мб

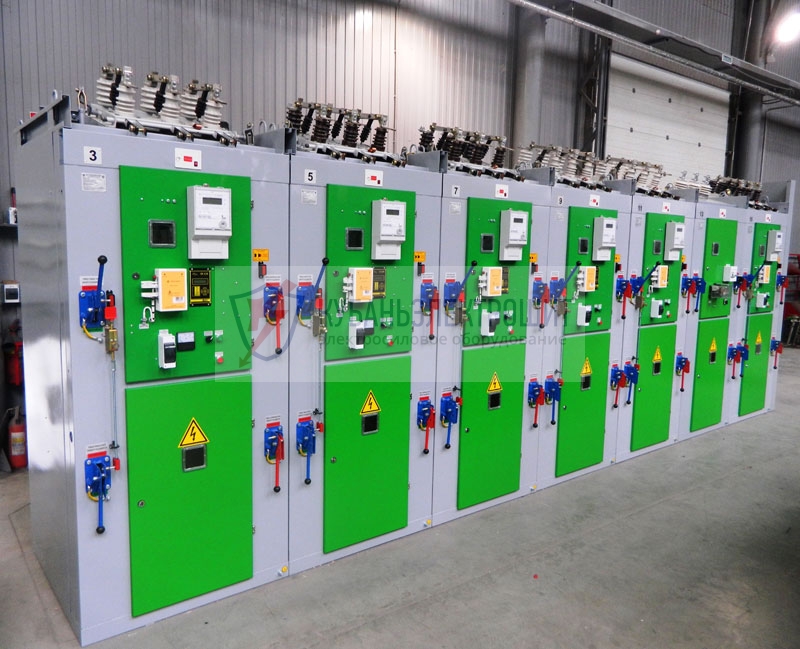

Описание КАМЕР СЕРИИ КСО-200

Изделия изготавливаются для распределительных устройств, где представлено стационарное оборудование (номинальное напряжение 10(6) кВ, частота трехфазного переменного тока — 50Гц). Электрические сети должны быть либо с изолированной нейтралью, либо с заземленной (через дугогасительный реактор) нейтралью. Климатическое исполнение и камер и шинных мостов соответствует ГОСТ 15150.

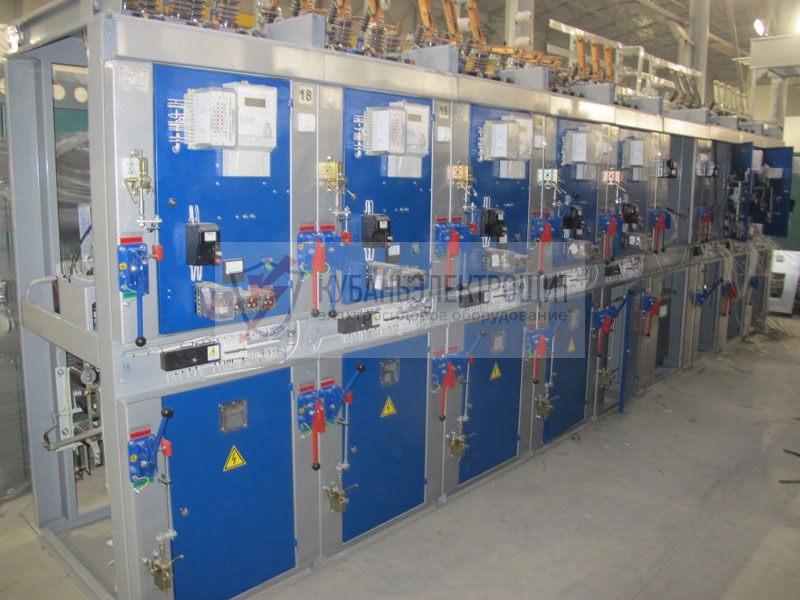

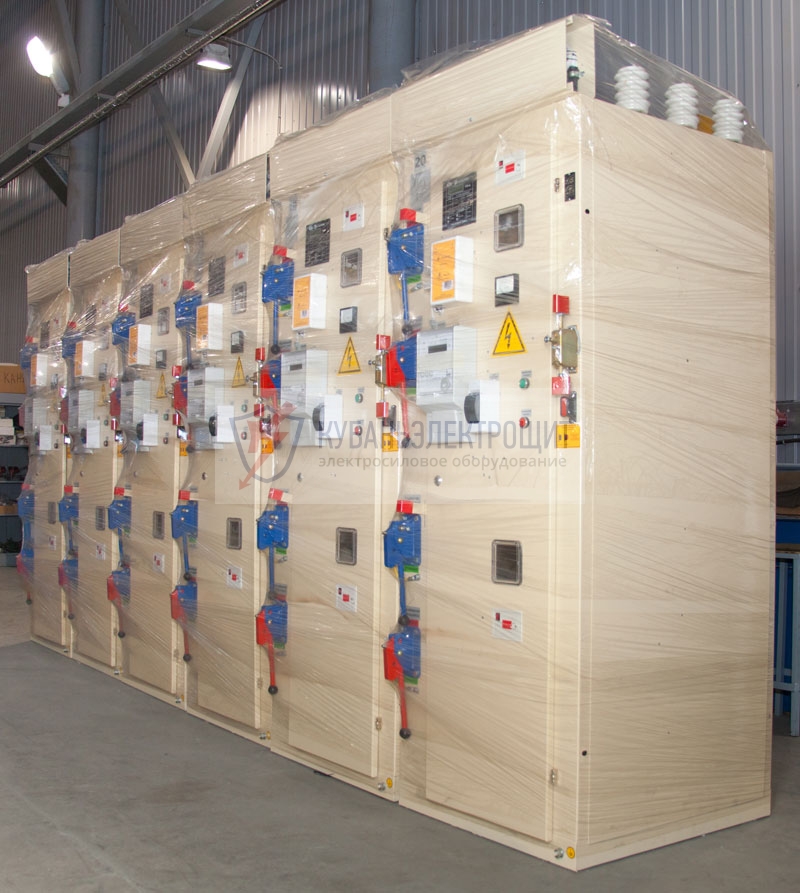

Корпус ячеек КСО представляет собой сварную конструкцию из гнутого металлического профиля толщиной 2мм, что обеспечивает жёсткость и надежность. Металлическая конструкция окрашивается в специальной камере, где на неё наносятся два слоя лакокрасочного покрытия, а затем в соответствии с технологией производится сушка.

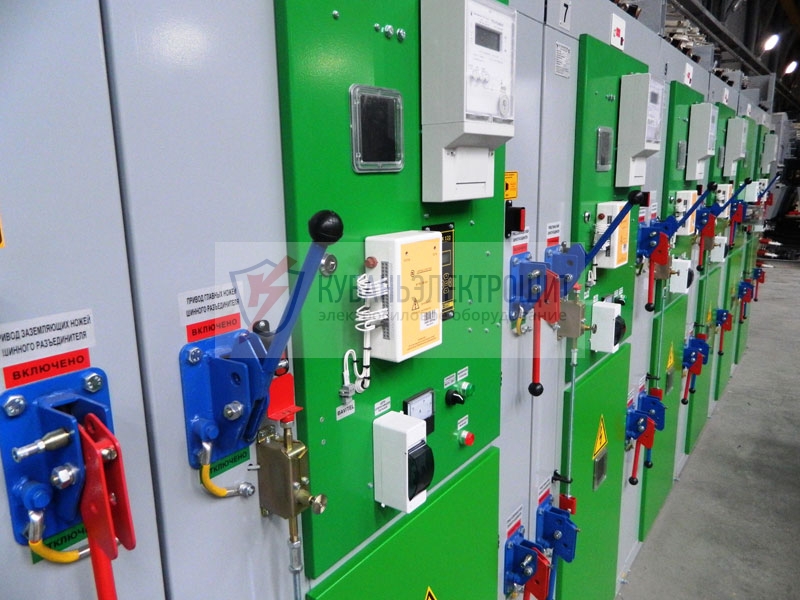

В самой камере устанавливаются коммутационные устройства высокого напряжения, низковольтная аппаратура, вторичные цепи, элемента РЗиА, приборы учёта. На лицевой панели ячейки располагаются приводы разъединителей, счётчики электроэнергии, амперметры и вольтметры, блоки управления высоковольтными выключателями. На дверках верхнего и нижнего отсеков ячейки предусмотрены смотровые окошки для визуального контроля коммутаций и состояния электрооборудования без отключения напряжения.

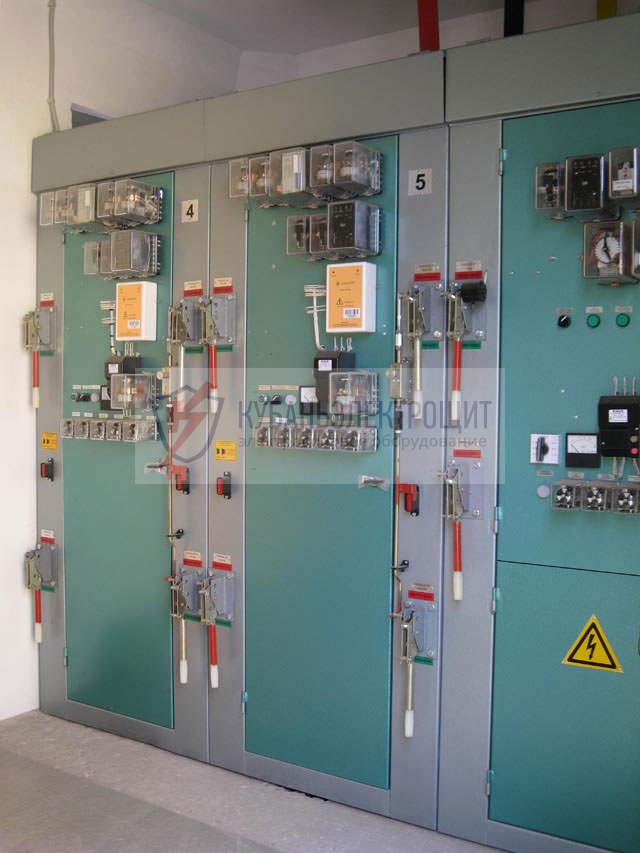

В верхней или средней частях камеры (в зависимости от конкретного типа ячейки) находится панель с клеммными соединителями и испытательными коробками, служащими для соединения элементов вторичных цепей. Все цепи промаркированы надлежащим образом в соответствии с проектной документацией.

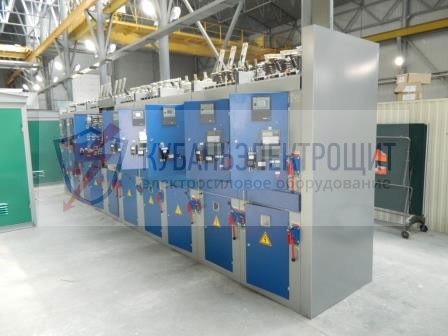

КСО могут устанавливаться как в один, так и в два ряда. При двухрядном расположении для соединения первичных цепей монтируются шинные мосты. С лицевой стороны все открытые части, находящиеся под напряжением, отгораживаются сеткой для обеспечения безопасности эксплуатации.

В ячейках КСО реализуются все необходимые механические и электрические блокировки, обеспечивающие безопасность эксплуатирующего персонала.

Камеры КСО оснащены внутренним освещением, а замена лампочек в случае необходимости осуществляется безопасным образом без доступа к токоведущим частям.

В комплекте с камерами поставляются шинные мосты серии ШМ-10 и ШМР-10.


Условия эксплуатации

Нормальнымим условиями работы ячеек КСО серии 200 являются:

  • климатические факторы соответствующие УХЛ3 и УХЛ4 по ГОСТ 15150-69;
  • температурный режим: от -1°C (для ячеек без обогрева счётчиков) и - 25°C (с обогревом) до +35°C;
  • высота над уровнем моря не превышает 1000 м;
  • неагрессивная среда.

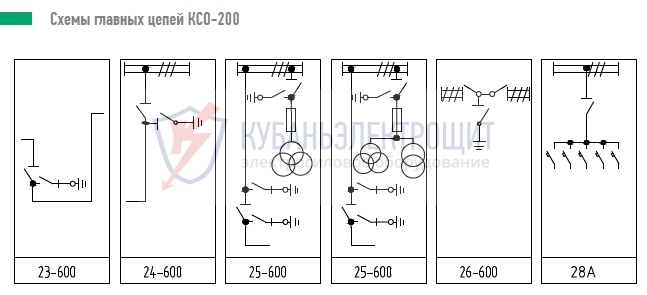

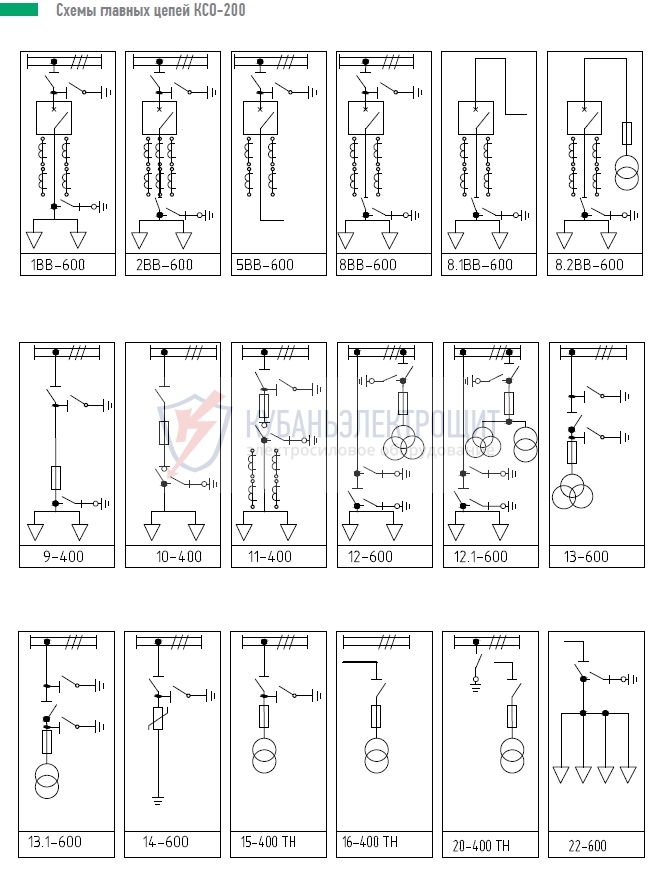

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

КСО-200-(XX)-XXX-У3
КСО Камера сборная одностороннего обслуживания
200 Модификация
(XX) Год разработки (85, 92, 93, 98)
XXX Буквенное обозначение состава камеры:
ВВ, Ввп, ЭВ - вакуумный выключатель
п - пружинный привод;
ПВ, ПО, (Э), Пз - маслянный выключатель с пружинным (электромагнитным) приводом;
ТН - трансформатор напряжения;
ТСН - трансформатор собственных нужд
У3 Климатическое исполнение и категория размещения


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КСО-200

Номинальное напряжение (линейное), кВ 10 (6)
Наибольшее рабочее напряжение, кВ 12(7,2)
Номинальный ток цепей, А 400; 630; 1000
Номинальный ток выключателя вакуумного, А 1000, 1600
Номинальный ток отключения выключателя вакуумного, кА 20
Номинальный ток выключателей, А 1000, 1600
Ток электродинамической стойкости выключателя, кА, не менее (наибольшая амплитуда) 51
Предельный ток динамической стойкости главной цепи и сборных шин (наибольшая амплитуда), кА, не менее 51
Ток термической стойкости, кА (3с) 20
Время протекания тока термической стойкости, с:
для главной цепи, сборных шин и шинных мостов 3
для цепи заземления 1
Время горения дуги при коротком замыкании внутри камеры при котором обеспечивается локализационная способность, с. 1
Номинальное напряжение вспомогательных цепей, В:
- переменного оперативного тока
- постоянного оперативного тока
- цепи трансформаторов напряжения

220
220
100
Габаритные размеры, мм
- высота (со сборными шинами)
- ширина
- глубина

2650
1000, 800, 750
1100
