КТП мачтовая (Мачтовые комплектные трансформаторные подстанции)

КТП
Бренд:Кубаньэлектрощит

Мачтовые комплектные трансформаторные подстанции
Цена от 77,000 руб.
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Характеристики

Бренд Кубаньэлектрощит
Тип мачтовая
Цвет по согласованию

Документы

catalog Размер: 8.2 Мб

Описание мачтовых комплектных трансформаторных подстанциЙ

Мачтовые комплектные трансформаторные подстанции КТП широко применяются для организации электроснабжения дачных и коттеджных посёлков, объектов сельскохозяйственного назначения и систем уличного освещения. Мощность таких тупиковых мачтовых подстанций варьируется от 25 до 250кВА. Напряжение ВН: 10(6) кВ; Напряжение НН: 0,4 кВ.

Монтаж мачтовых КТП не занимает много времени, оборудование надёжно и эффективно.

Для преобразования электроэнергии используются силовые масляные трансформаторы серии ТМГ. Мачтовые КТП снабжены счётчиками электрической энергии.

  • климатическое исполнение и категория размещения У1 по ГОСТ 15150;
  • соответствуют требованиям ГОСТ 14695;
  • полная заводская готовность.
  • гарантия 12 месяцев.

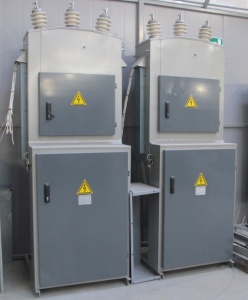

Внешний вид мачтовых (шкафных) подстанций

КТП мачтовая     КТП мачтовая

Структура условного обозначения

КТП АА-ВВ/0,4 У1
КТП - комплектная трансформаторная подстанция;
АА - мощность силового трансформатора, кВА;
ВВ - номинальное напряжение на стороне ВН: 6 или 10 кВ;
0,4 - номинальное напряжение на стороне НН, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ 15150 - 69.
Пример записи: КТП 160-10/0,4 У1.


Конструктивное исполнение

Мачтовая КТП является сборно-сварной конструкцией, состоящей из двух элементов: устройство ввода по стороне высокого напряжения УВН и низковольтное распределительное устройство РУНН, а также силового трансформатора ТМГ, устанавливаемого на раме.
УВН по стороне высокого напряжения имеет в своем составе ограничители перенапряжения (ОПНп-10) и высоковольтные предохранители ПКТ. Между воздушной линией и УВН на опоре устанавливается разъединитель типа РЛНДз.
При типовом исполнении в РУНН установлен вводной рубильник РБ-4 (400А) или РБ-6 (630А) в зависимости от мощности трансформатора, после вводного рубильника монтируется счётчик электроэнергии (если есть необходимость, предусматривается обогрев счётчика), на отходящих линиях установливаются либо автоматические выключатели ВА, либо рубильники РПС.


Условия эксплуатации

Нормальным режимом работы подстанции являются следующие условия: - Высота не более 1000м над уровнем моря, иначе потребуются дополнительные меры по изоляции токопроводящих частей оборудования.
- Температурный режим от -40 до +40 градусов Цельсия.
- Относительная влажность не выше 80%.
- Отсутствие токопроводящей пыли, солей, агрессивных веществ.
- Отсутствие вибрации и тряски.
