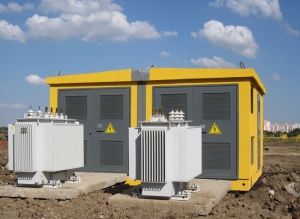

Двухтрансформаторная БКТП (Блочные комплектные трансформаторные подстанции)

Тип оборудования
Бренд:Кубаньэлектрощит

Блочные комплектные трансформаторные подстанции
Цена от 1,100,000 руб.
Заказать товар
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
Бренд Кубаньэлектрощит
Размер 5070х5060
Тип Блочная комплектная ТП
Цвет по согласованию
Документы
catalog Размер: 8.2 Мб

Двухтрансформаторные блочные комплектные трансформаторные подстанции 2БКТП применяются для приёма и транзита электрической энергии трёхфазного переменного тока напряжением 20-10(6) кВ, преобразования на напряжение 0,4кВ и дальнейшего её распределения по потребителям. 2БКТП нашли широкое применение в электроснабжении промышленных предприятий, логистических центров и объектов жилищного строительства. Двухтрансформаторные 2БКТП характеризуются низкими эксплуатационными затратами, значительным ресурсом, долговечностью и надёжностью.

Блочные комплектные трансформаторные подстанции состоят из:

  • блочного (бетонного) корпуса;
  • фундаментного (кабельного) блока ФБК;
  • одного двух или более трансформаторов;
  • оборудования, которое осуществляет: прием, контроль и распределение электроэнергии;
  • дополнительных устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БКТП

  • соответствуют требованиям ГОСТ 14695.
  • мощность до 2500 кВА;
  • сейсмостойкость железобетонных конструкций 9 баллов;
  • полная заводская готовность;
  • различные варианты схем ВН;
  • множество вариантов схем НН;
  • климатическое исполнение и категория размещения У1 по ГОСТ 15150.

ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ КОМПЛЕКТНЫХ ПОДСТАНЦИЙ БЛОЧНОГО ТИПА

Рекомендуется установка в условиях внешних температур от — 45°С до + 45°С. Окружающая среда должна быть безопасна в плане взрывов и пожаров, не содержать химически активных газов, испарений и токопроводящей пыли. Допускается эксплуатация над уровнем моря не более 1000 метров. Сейсмическая активность в районе установки БКТП должна не превышать девяти баллов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ 6; 10; 20
Наибольшее рабочее напряжение на стороне ВН, кВ 7, 2; 12; 24
Номинальное напряжение на стороне НН, кВ 0,4
Высота над уровнем моря не более 2000м
Температура окружающего воздуха от минус 45°С до плюс 40°С.
Относительная влажность 80% при температуре 20°С
Район по ветру и гололёду в соответствии с ПУЭ I-IV
Сейсмичность площадок установки 7-9 баллов
Климатическое исполнение У3
Окружающая среда взрыво и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений разрушающих металлы и изоляцию
Масса одного блока ОБ с оборудованием (без силового трансформатора) не более -14 т.
Масса одного фундаментного блока кабельного ФБК не более -8 т.

ГАБАРИТНЫЕ РАЗМЕРЫ ОБЪЁМНЫХ БЛОКОВ

Габаритные размеры железобетонных объемных блоков

Тип Ширина, мм Глубина, мм Высота, мм
железобетонный объемный блок для БКТП, БРТП с трансформаторами до 1250 кВА и БРП; 2500 5060 2880
железобетонный объемный блок для БКТП, БРТП с трансформаторами свыше 1600 кВА; 2500 5060 3180
фундаментный блок кабельный ФБК 2450 5000 1100(1500)
